En tant que fournisseur d'oscillateurs HCSL, on me demande souvent comment fonctionnent ces appareils remarquables. Dans cet article de blog, je vais plonger dans le fonctionnement interne des oscillateurs HCSL, en expliquant leurs principes, composants et applications.
Comprendre les bases des oscillateurs
Avant de plonger dans les spécificités des oscillateurs HCSL, comprenons d'abord ce qu'est un oscillateur. Un oscillateur est un circuit électronique qui génère un signal électronique oscillant périodique, souvent une onde sinusoïdale ou une onde carrée. Les oscillateurs sont utilisés dans un large éventail d'applications, notamment les systèmes de communication, les ordinateurs et les appareils électroniques.
Le principe de base d’un oscillateur est la rétroaction positive. Dans un circuit à rétroaction positive, une partie du signal de sortie est renvoyée à l'entrée avec la même phase que le signal d'entrée. Cela amène le circuit à amplifier le signal en continu, ce qui entraîne une oscillation auto-entretenue.
Qu'est-ce qu'un oscillateur HCSL ?
HCSL signifie Courant à grande vitesse - Logique de direction. Les oscillateurs HCSL sont un type d'oscillateur différentiel qui offre des performances à grande vitesse et une faible gigue. Ils sont couramment utilisés dans les systèmes de communication de données à haut débit, tels qu'Ethernet, Fibre Channel et Serial ATA.
L'oscillateur HCSL utilise une technique de signalisation différentielle. En signalisation différentielle, deux signaux complémentaires sont transmis sur une paire de fils. La différence entre les deux signaux représente les données transmises. Cette technique offre plusieurs avantages, notamment l'immunité aux interférences électromagnétiques (EMI), une diaphonie réduite et des débits de données plus élevés.
Composants d'un oscillateur HCSL
Un oscillateur HCSL se compose généralement des composants principaux suivants :
Résonateur à cristal
Le résonateur à cristal est le cœur de l'oscillateur. C'est un morceau de cristal de quartz qui vibre à une fréquence spécifique lorsqu'un champ électrique est appliqué. La fréquence de vibration est déterminée par les dimensions physiques et la taille du cristal. Le résonateur à cristal fournit une référence de fréquence stable et précise pour l'oscillateur.
Circuit amplificateur
Le circuit amplificateur est chargé d’amplifier le faible signal électrique généré par le résonateur à cristal. Il utilise une configuration d'amplificateur différentiel pour amplifier les signaux différentiels du cristal. Le circuit amplificateur fournit également le gain nécessaire pour entretenir l'oscillation.
Réseau de commentaires
Le réseau de rétroaction est utilisé pour coupler une partie du signal de sortie à l’entrée du circuit amplificateur. Dans un oscillateur HCSL, le réseau de rétroaction est conçu pour garantir que la phase du signal de rétroaction est correcte pour une rétroaction positive. Cela permet à l'oscillateur de maintenir une oscillation stable à la fréquence souhaitée.
Tampon de sortie
Le tampon de sortie est utilisé pour isoler le circuit oscillateur de la charge et pour fournir un signal de sortie propre et stable. Il convertit également la sortie différentielle de l'oscillateur en une sortie asymétrique ou différentielle adaptée à l'application.
Comment fonctionne un oscillateur HCSL
Le fonctionnement d'un oscillateur HCSL peut être décrit dans les étapes suivantes :
Excitation initiale
Lorsque l'alimentation est appliquée à l'oscillateur, le bruit thermique dans le circuit fournit un petit signal initial. Ce signal est amplifié par le circuit amplificateur et renvoyé à l'entrée via le réseau de rétroaction.
Création d'oscillations
À mesure que le signal de rétroaction est continuellement amplifié, l’amplitude du signal augmente. Le résonateur à cristal agit comme un élément sélectif en fréquence, permettant uniquement au signal à sa fréquence de résonance d'être amplifié efficacement. En conséquence, l’oscillateur commence à osciller à la fréquence de résonance du cristal.
Stable - Oscillation d’état
Une fois que l'oscillation atteint un état stable, l'amplitude du signal de sortie est déterminée par le gain du circuit amplificateur et les caractéristiques du réseau de rétroaction. La nature différentielle de l'oscillateur HCSL garantit que les signaux de sortie sont complémentaires et ont une relation de phase bien définie.
Avantages des oscillateurs HCSL
Les oscillateurs HCSL offrent plusieurs avantages par rapport aux autres types d'oscillateurs :
Performances à grande vitesse
Les oscillateurs HCSL sont capables de fonctionner à des fréquences très élevées, ce qui les rend adaptés aux applications de communication de données à haut débit. Ils peuvent fournir des signaux d'horloge avec des fréquences allant de quelques MHz à plusieurs GHz.
Faible gigue
La gigue est la variation du timing du signal de sortie. Les oscillateurs HCSL ont des caractéristiques de faible gigue, ce qui est crucial pour la transmission de données à grande vitesse. La faible gigue garantit que les données peuvent être échantillonnées et décodées avec précision à la réception.
Signalisation différentielle
Comme mentionné précédemment, la signalisation différentielle offre une immunité aux interférences électromagnétiques et une diaphonie réduite. Cela rend les oscillateurs HCSL plus fiables dans les environnements bruyants et permet des débits de données plus élevés.
Applications des oscillateurs HCSL
Les oscillateurs HCSL sont largement utilisés dans diverses applications de communication de données à haut débit :
Ethernet
Dans les réseaux Ethernet, les oscillateurs HCSL sont utilisés pour générer les signaux d'horloge nécessaires à la transmission et à la réception des données. Ils garantissent que les données sont transmises et reçues à la vitesse et au moment corrects.
Canal Fibre
Fibre Channel est une technologie de réseau de stockage de données à haut débit. Les oscillateurs HCSL sont utilisés pour fournir les signaux d'horloge aux commutateurs Fibre Channel, aux matrices de stockage et aux adaptateurs de bus hôte.
Série ATA
Serial ATA est une interface de bus informatique permettant de connecter des périphériques de stockage tels que des disques durs et des disques SSD à une carte mère. Les oscillateurs HCSL sont utilisés pour générer les signaux d'horloge pour les contrôleurs et périphériques Serial ATA.
Nos produits d'oscillateurs HCSL

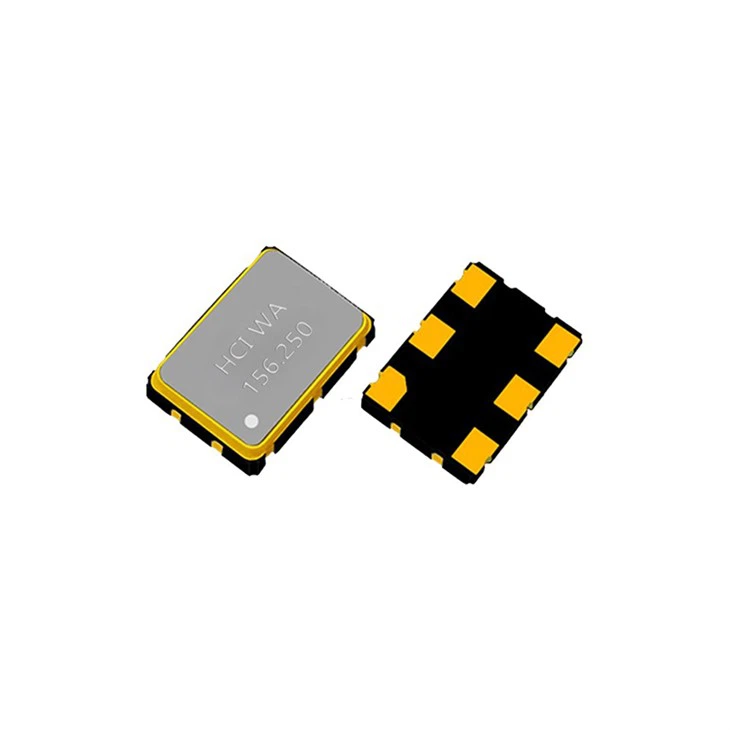

En tant que fournisseur, nous proposons une gamme de produits d'oscillateurs HCSL pour répondre aux différents besoins des clients. Par exemple, notreOscillateur à cristal différentiel HCSL 5032est un oscillateur hautes performances de taille compacte, adapté aux applications où l'espace est limité. NotreOscillateur différentiel CMS HCSL 7050offre un fonctionnement à grande vitesse et une faible gigue, ce qui le rend idéal pour les systèmes de communication de données à grande vitesse. Et notreOscillateur HCSL à large tension 3225peut fonctionner sur une large plage de tension, offrant une flexibilité dans différents environnements d'alimentation électrique.
Contactez-nous pour l'approvisionnement
Si vous êtes intéressé par nos produits oscillateurs HCSL ou si vous avez des questions sur la façon dont ils peuvent être utilisés dans vos applications, nous vous encourageons à nous contacter pour un achat et une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à trouver la solution d'oscillateur adaptée à vos besoins spécifiques.
Références
- "Conception numérique à grande vitesse : un manuel de magie noire" par Howard W. Johnson et Martin Graham.
- "L'art de l'électronique" par Paul Horowitz et Winfield Hill.
- Documentation technique des fabricants d'oscillateurs à cristal.
